La dissipazione del calore nei cavi aerei in fascio (ABC) è un aspetto critico che incide direttamente sulle loro prestazioni, sicurezza e longevità. In qualità di fornitore leader di cavi aerei in bundle, comprendiamo l'importanza di questo fenomeno e ci impegniamo a fornire prodotti di alta qualità con capacità di dissipazione del calore ottimali. In questo blog esploreremo come avviene la dissipazione del calore nei cavi aerei in bundle, i fattori che la influenzano e le implicazioni per la progettazione e l'applicazione dei cavi.
Nozioni di base sulla generazione di calore nei cavi aerei in fascio
Prima di approfondire la dissipazione del calore, è essenziale comprendere come viene generato il calore nei fasci di cavi aerei. Quando una corrente elettrica scorre attraverso un conduttore, come i fili di rame o di alluminio in un ABC, l'energia elettrica viene convertita in energia termica secondo la legge di Joule. La quantità di calore generato (P) è data dalla formula (P = I^{2}R), dove (I) è la corrente che scorre attraverso il conduttore e (R) è la resistenza del conduttore.
La resistenza del conduttore è influenzata da diversi fattori, tra cui il materiale del conduttore, la sua area della sezione trasversale e la sua temperatura. Ad esempio, il rame ha una resistività inferiore rispetto all'alluminio, il che significa che, a parità di sezione trasversale e corrente, un conduttore in rame genererà meno calore di uno in alluminio. Inoltre, all’aumentare della temperatura del conduttore, aumenta anche la sua resistenza, portando ad una maggiore generazione di calore.
Meccanismi di dissipazione del calore nei cavi aerei in fascio
Esistono tre meccanismi principali attraverso i quali il calore viene dissipato dai cavi aerei in fascio: conduzione, convezione e radiazione.
Conduzione
La conduzione è il trasferimento di calore attraverso un materiale solido da una regione a temperatura più elevata a una regione a temperatura più bassa. Nei cavi aerei in fascio, il calore viene condotto dai conduttori interni all'isolamento esterno e quindi all'aria circostante. La velocità di conduzione del calore ((Q_{cond})) è data dalla legge di Fourier: (Q_{cond}=-kA\frac{dT}{dx}), dove (k) è la conduttività termica del materiale, (A) è l'area della sezione trasversale attraverso la quale scorre il calore e (\frac{dT}{dx}) è il gradiente di temperatura.

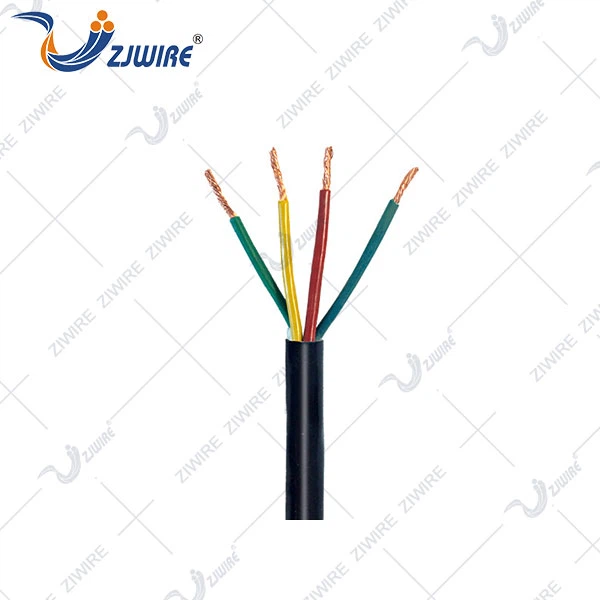

Il materiale isolante del cavo svolge un ruolo cruciale nella conduzione. I materiali con elevata conduttività termica consentiranno di condurre il calore in modo più efficiente dai conduttori alla superficie esterna del cavo. Ad esempio, alcuni materiali isolanti avanzati utilizzati nel nostroCavo KFFRsono stati progettati per avere una conduttività termica relativamente elevata, facilitando una migliore dissipazione del calore.
Convezione
La convezione è il trasferimento di calore mediante il movimento di un fluido (in questo caso l'aria). Esistono due tipi di convezione: convezione naturale e convezione forzata.
La convezione naturale si verifica quando l'aria attorno al cavo viene riscaldata dal cavo e aumenta a causa della sua minore densità, creando un flusso d'aria naturale. Questo flusso d'aria allontana il calore dalla superficie del cavo. La velocità del trasferimento di calore per convezione naturale ((Q_{conv})) può essere stimata utilizzando la legge del raffreddamento di Newton: (Q_{conv}=hA(T_{s}-T_{\infty})), dove (h) è il coefficiente di trasferimento di calore convettivo, (A) è l'area superficiale del cavo, (T_{s}) è la temperatura superficiale del cavo e (T_{\infty}) è la temperatura ambiente.
La convezione forzata, invece, è causata da fattori esterni come il vento. Il vento può aumentare significativamente il coefficiente di trasferimento del calore convettivo, migliorando la velocità di dissipazione del calore. Nelle zone ventose, i cavi aerei in fascio possono dissipare il calore in modo più efficace rispetto alle condizioni di calma.
Radiazione
La radiazione è il trasferimento di calore sotto forma di onde elettromagnetiche. Tutti gli oggetti al di sopra della temperatura dello zero assoluto emettono radiazioni termiche. La velocità di radiazione termica ((Q_{rad})) dalla superficie di un cavo è data dalla legge di Stefan - Boltzmann: (Q_{rad}=\epsilon\sigma A(T_{s}^{4}-T_{sur}^{4})), dove (\epsilon) è l'emissività della superficie del cavo, (\sigma) è la costante di Stefan - Boltzmann ((5,67\times10^{-8}W/m^{2}K^{4})), (A) è l'area superficiale del cavo, (T_{s}) è la temperatura superficiale del cavo e (T_{sur}) è la temperatura delle superfici circostanti.
L'emissività della superficie del cavo dipende dal materiale e dalla finitura. Un cavo con una superficie esterna di colore scuro avrà generalmente un'emissività maggiore rispetto a uno di colore chiaro, il che significa che irradierà il calore in modo più efficiente.
Fattori che influenzano la dissipazione del calore
Diversi fattori possono influenzare la dissipazione del calore dei cavi aerei in fascio:
Progettazione di cavi

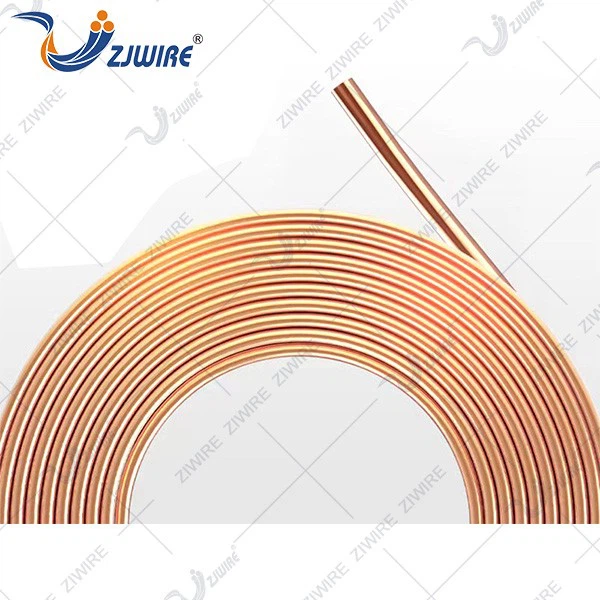

Il design del cavo, compreso il numero e la disposizione dei conduttori, lo spessore e il tipo di isolamento e il diametro complessivo del cavo, possono avere un impatto significativo sulla dissipazione del calore. Ad esempio, un cavo con un diametro maggiore avrà una superficie maggiore, che può migliorare sia il trasferimento di calore per convezione che per radiazione. NostroWBZB-BYJi cavi sono progettati con spessore dell'isolamento e disposizione dei conduttori ottimizzati per garantire un'efficiente dissipazione del calore.
Condizioni ambientali
La temperatura ambiente, l'umidità e la velocità del vento influiscono tutti sulla dissipazione del calore. Le elevate temperature ambientali riducono la differenza di temperatura tra il cavo e l'aria circostante, diminuendo la velocità di trasferimento del calore sia per convezione che per radiazione. L'elevata umidità può anche influenzare il coefficiente di trasferimento del calore convettivo. La velocità del vento, come accennato in precedenza, può aumentare significativamente il trasferimento di calore convettivo.
Carica corrente
L'entità della corrente di carico che scorre attraverso il cavo influisce direttamente sulla quantità di calore generato. Correnti di carico più elevate comportano una maggiore generazione di calore, che a sua volta richiede meccanismi di dissipazione del calore più efficienti per mantenere la temperatura del cavo entro limiti di sicurezza.
Implicazioni per la progettazione e l'applicazione dei cavi
Comprendere come avviene la dissipazione del calore nei cavi aerei in bundle è fondamentale per la progettazione e l'applicazione dei cavi. I progettisti di cavi devono considerare i requisiti di dissipazione del calore quando scelgono i materiali e progettano la struttura del cavo. Ad esempio, nelle applicazioni a carico elevato, potrebbero essere necessari cavi con migliori capacità di dissipazione del calore, come quelli con isolamento ad alta conduttività termica o diametri maggiori.
Inoltre, la corretta installazione e manutenzione dei fasci di cavi aerei sono essenziali per garantire una dissipazione ottimale del calore. I cavi devono essere installati con una distanza sufficiente per consentire un adeguato flusso d'aria e qualsiasi danno all'isolamento deve essere riparato tempestivamente per evitare una ridotta dissipazione del calore.
Le nostre offerte di prodotti per un'efficiente dissipazione del calore
In qualità di fornitore leader di cavi aerei in bundle, offriamo un'ampia gamma di prodotti progettati per fornire un'efficiente dissipazione del calore. NostroCavo FFRPè uno di questi esempi. È costruito con materiali isolanti avanzati che hanno eccellenti proprietà termiche, consentendo un'efficace conduzione del calore dai conduttori alla superficie esterna.
Offriamo anche soluzioni di cavi personalizzate in base alle specifiche esigenze del cliente. Che tu abbia bisogno di cavi per applicazioni industriali a carico elevato o installazioni residenziali a bassa tensione, il nostro team di esperti può collaborare con te per progettare e produrre cavi che soddisfino le tue esigenze di dissipazione del calore.
Conclusione
La dissipazione del calore nei cavi aerei in bundle è un processo complesso che coinvolge conduzione, convezione e radiazione. Comprendere i meccanismi di dissipazione del calore e i fattori che lo influenzano è fondamentale per garantire il funzionamento sicuro ed efficiente di questi cavi. In qualità di fornitore affidabile di cavi aerei in bundle, ci impegniamo a fornire prodotti di alta qualità con capacità di dissipazione del calore ottimali.
Se hai bisogno di cavi aerei in bundle per il tuo progetto, ti invitiamo a contattarci per una discussione dettagliata. Il nostro team di esperti sarà lieto di assistervi nella scelta dei cavi giusti per le vostre specifiche esigenze e fornirvi tutto il supporto tecnico necessario.
Riferimenti
- Incropera, FP e DeWitt, DP (2002). Fondamenti di trasferimento di calore e di massa. John Wiley & Figli.
- Chapman, SJ (2012). Fondamenti di macchine elettriche. McGraw-Hill.
